窄巷道货架
在仓库租金持续上涨、可用面积有限的背景下，如何在不扩大场地的前提下提升存储量，成为众多仓储企业关注的焦点。窄巷道货架（VNA Very Narrow Aisle 货架）作为高位横梁式托盘货架的升级方案，通过缩窄作业通道并配合三向堆垛叉车，实现了高密度存储与灵活存取的双重目标，是当前仓储行业广泛采用的货架系统之一。
一、什么是窄巷道货架VNA

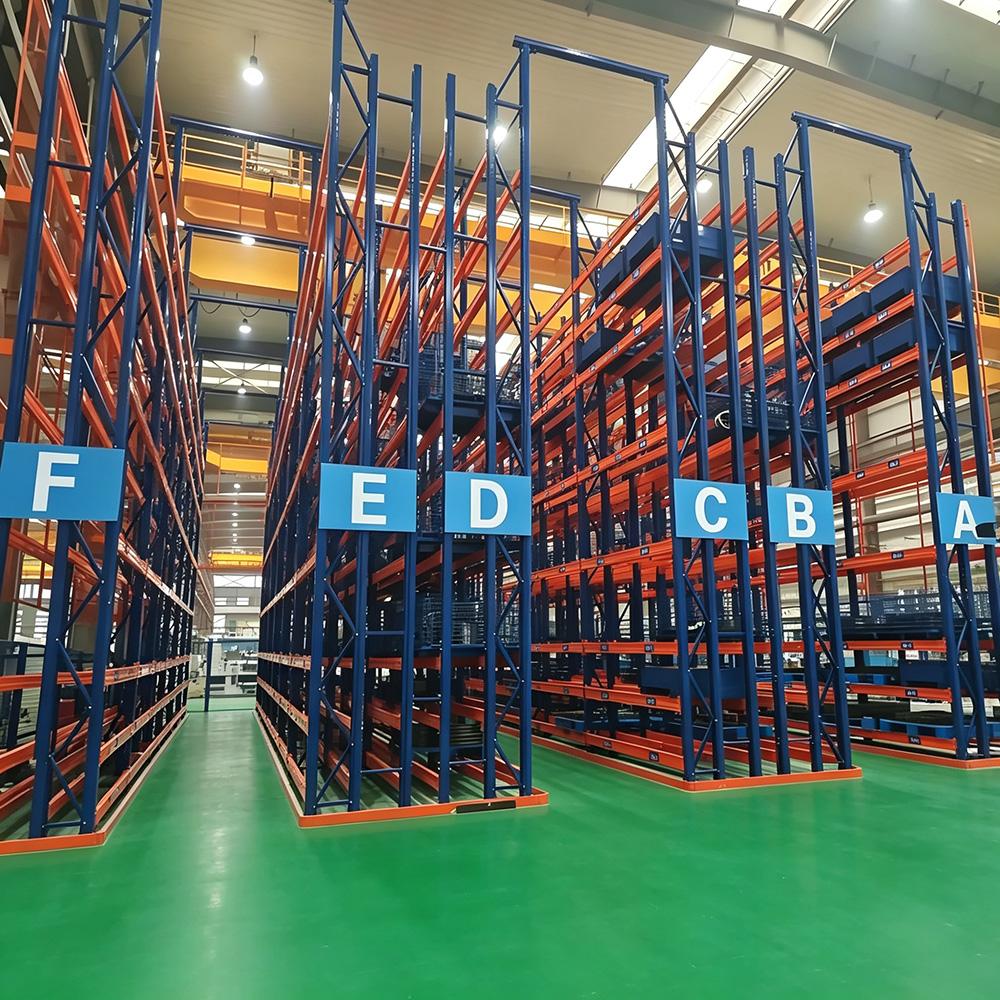

窄巷道货架，英文简称VNA（Very Narrow Aisle），主体结构源自重型横梁货架，核心区别在于将作业通道从常规的3000–3600mm压缩至1600–2000mm，同时在地面铺设导向导轨，搭配三向堆垛叉车完成托盘的存取作业。这种设计让仓库在相同占地面积下，可容纳更多托盘储位，适合空间紧张、租金较高的仓储环境。
二、窄巷道货架主体结构组成
1. 立柱片
采用高强度冷轧型钢制造，加厚型材适配高位搭建，货架高度可达6–15米。立柱设有75mm标准调节孔距，层高可自由调整。立柱底部可加装防撞护脚与防护框架，增强巷道作业时的安全性。
2. 承重横梁
抱焊式重型横梁设计，单层单元承载范围800kg–3000kg可选。采用卡扣式快速装配方式，拆装灵活。还可选配钢层板、网层板、托盘挡杆等附件，满足不同货物存放需求。
3. 地面导向导轨
巷道两侧铺设等边角钢导轨，用于约束三向堆垛叉车的行驶轨迹，防止叉车在窄通道内剐蹭货架立柱，保障作业精度与货架安全。
4. 配套设备——三向堆垛叉车
窄巷道货架需搭配三向堆垛叉车使用（人下型或人上拣选型），该叉车货叉可左右180°旋转，在巷道内无需转弯即可原地完成托盘的存取操作，是VNA系统不可或缺的配套设备。
三、窄巷道货架核心优势
✅ 空间利用率显著提升：相比普通横梁货架，同等仓库面积可增加30%–55%的托盘储位，充分利用仓库垂直高度，减少租赁新仓的成本投入。
✅ 货位可独立存取：与驶入式货架、双深位货架不同，窄巷道货架每一个托盘均可单独存取，适合多SKU、高频周转的仓储场景，便于执行先进先出管理。
✅ 高层存储，集约管理：支持8米以上高位存储，集中仓储区域，可降低照明、消防、温控等能耗支出，在冷链仓、恒温仓中表现尤为突出。
✅ 模块化结构，扩展性强：主架与副架可灵活拼接组合，后期可延长巷道、增减层数，兼容标准塑料托盘与木托盘，适应企业不同阶段的发展需求。
四、窄巷道货架基础技术参数
| 参数项目 | 具体数值 |
| 适用单元 | 标准托盘货物存储 |
| 货架高度 | 6m～15m（按需定制） |
| 巷道宽度 | 1600～2000mm（依托盘尺寸、叉车型号设计） |
| 单层载荷 | 800kg～3000kg |
| 调节节距 | 75mm |
| 表面处理 | 静电喷涂，防锈防腐，标准蓝+橙配色 |
| 地面要求 | 地面平整度高，满足导轨铺装条件 |
备注：以上参数为通用参考值，实际方案需结合仓库净高、地面承载力、托盘规格以及所选叉车型号进行一体化设计，建议在项目前期由货架供应商进行现场勘测后出具定制方案。
五、窄巷道货架与常见货架类型对比
| 货架类型 | 通道宽度 | 货位可选性 | 空间利用率 | 必备叉车 |
| 窄巷道货架 VNA | 1.6–2.0m | 任意托盘可直接存取 | 高 | 三向堆垛叉车 |
| 普通横梁货架 | 3.0–3.6m | 任意托盘可直接存取 | 中等 | 普通电动/内燃叉车 |
| 驶入式货架 | 2.8–3.2m | 仅首尾托盘可直接存取 | 很高 | 普通叉车 |
备注：从对比可以看出，窄巷道货架在保持货位可选性的同时，将通道宽度大幅缩减，是兼顾存取灵活性与空间利用率的仓储方案。企业在选型时应结合自身SKU数量、出入库频率及预算综合评估。
六、适用行业与仓库条件
推荐使用场景
① 第三方物流与电商配送中心，面对大SKU量和高频周转需求；
② 汽车零部件、机械制造企业的原料或成品仓库；
③ 医药行业、冷链恒温仓储，需要高层集约管理以降低能耗；
④ 家电、电子、日化等行业的大中型仓储中心；
⑤ 仓库净高≥8米、场地有限且扩容困难的企业尤为适合。
不建议使用场景
仓库层高低于6米、地面平整度较差、出入库频次极低、或不愿配套采购三向堆垛叉车的企业，建议选择其他货架类型以控制投入成本。
七、安装与使用注意事项
1. 前期勘测：必须对仓库净高、地面荷载、地面平整度进行实地测量，同步匹配托盘规格与叉车参数，进行一体化方案设计。
2. 导轨精度：地面导向导轨铺装精度要求较高，直接影响叉车长期稳定运行，需由经验丰富的施工团队执行。
3. 回转空间：巷道两端需预留叉车转向回转区域，避免作业时出现空间不足的情况。
4. 安全防护：建议配套立柱防撞护脚、巷道标识牌、安全警示灯等设施，保障人员与设备安全。
5. 系统对接：窄巷道货架可对接WMS仓储管理系统，实现库存数据实时更新与智能化调度管理，提升整体运营效率。
八、常见问题解答（FAQ）
问题一：窄巷道货架和普通横梁货架相比，成本差距大吗？
窄巷道货架的货架本体造价与普通横梁货架相近，但需额外投入三向堆垛叉车及地面导轨。从长期来看，由于同等面积可增加30%–55%储位，节省的仓库租赁费用通常可在较短时间内抵消设备投入，整体经济性较好。
问题二：仓库地面不平整，可以安装窄巷道货架吗？
地面平整度是窄巷道货架的关键前提之一。如果地面高差过大，会影响导轨铺装精度和叉车运行稳定性。建议在项目前期进行地面平整度检测，必要时先进行地面找平处理后再行安装。
问题三：窄巷道货架适合冷库使用吗？
适合。窄巷道货架支持8米以上高位存储，能够集中仓储区域，减少冷库内照明、消防、温控设备的覆盖范围，从而降低能耗。但需注意冷库环境下货架钢材的防锈处理等级应适当提升，同时叉车需选用适配低温环境的型号。
